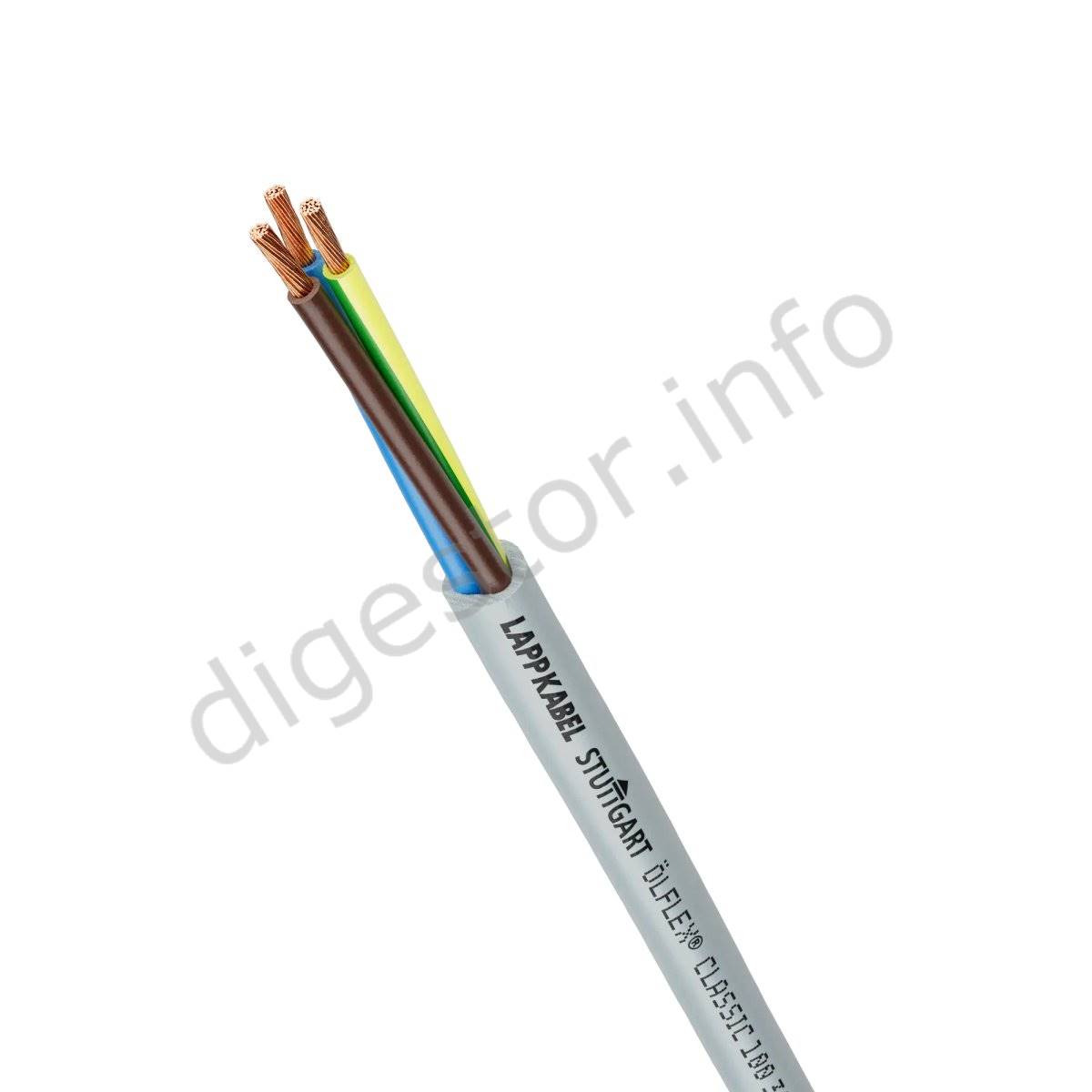

Kábel ÖLFLEX® CLASSIC 100 300/500V 3G1,5 Farby Ohybný D6,7mm, 84 kg/km 00100644

Kábel ÖLFLEX® CLASSIC 100 300/500V 3G1,5 Farby Ohybný D6,7mm, 84 kg/km 00100644 Káble ÖLFLEX CLASSIC 100 300/500V sú farebne odlíšené ovládacie káble na obcasné flexibilné použitie a pevnú inštaláciu na stredné mechanické použitie. Sú vhodné na použitie v suchých, vlhkých a mokrých priestoroch a vdaka menším priemerom káblov šetria miesto. Pri vonkajšom použití dodržujte uvedený teplotný rozsah a používajte s UV ochranou. Sú do znacnej miery odolné voci kyselinám, zásadám a niektorým olejom pri izbovej teplote. teplote. Káble ÖLFLEX CLASSIC 100 300/500V sú vhodné na obcasné, neautomatické pohyby. Maximálne tahové zataženie je 15 N/mm˛ prierezu vodica pocas inštalácie a prevádzky. Povinné pokyny nie sú povolené. Oblast použitia: Káble ÖLFLEX CLASSIC 100 300/500V sa používajú ako ovládacie káble v priemyselných strojoch, strojárstve, elektrárnach, vykurovacích a klimatizacných systémoch atd. Tento kábel je vhodný na torzné použitie vo veterných turbínach (WTG). Torzné zataženie je obmedzené na aplikácie, pretože sa zvycajne vyskytuje v slucke veternej turbíny. CZ: Vnejší plášt z PVC je odolný proti kyselinám a louhum a omezene odolný proti olejum. ÖLFLEX® CLASSIC 100 300/500V 3G1,5 Císlo výrobku: 00100644 Všeobecné informace Znacka ÖLFLEX® Typ výrobku Pripojovací a ovládací kabel Hmotnost 84 kg/km Hmotnost medi 43,2 kg/km Elektrické parametry Jmenovité napetí U0/U: 300/500 V AC rms dle IEC Zkušební napetí 4 kV Max. odpor vodice pri teplote 20 °C 13,3 O/km Vzájemná kapacita jádro/jádro (800 Hz), cca. 119 nF/km Indukcnost (800 Hz), cca. 0,639 mH/km Konstrukce výrobku Rozmer kabelu 3G1.5 Prurez vodice (mm2) 1,5 mm˛ Materiál vodice Holá med Konstrukce vodice IEC 60228 trída 5: z jemných drátu Vcetne ochranného vodice Ano Pocet žil 3 Typ stácení Stocení ve vrstvách Stínené Ne S armováním Ne Jmenovitý vnejší prumer 6,7 mm Tvar kabelu Kulatá Základní materiál izolace žil Polyvinylchlorid Základní materiál izolace žil, krátká verze PVC Základní materiál vnejšího plášte Polyvinylchlorid Základní materiál vnejšího plášte, krátký název PVC Barva vnejšího plášte kabelu šedá Identifikace žil Barvy Barevné znacení žil VDE 0293-1 VDE 0293-308 Vlastnosti výrobku Oblast použití Flexibilní Pevné uložení Torze Pro torzní namáhání Ano Minimální polomer ohybu, pevné uložení 4 x vnejší prumer Minimální polomer ohybu v mm, stacionární 26,8 mm Minimální polomer ohybu, príležitostne pohyblivé 15 x vnejší prumer Minimální polomer ohybu v mm, príležitostne pohyblivé použití 100,5 mm Torze u +/- 150 °/m a min. 5 °C až do 5000 Torzní cykly u +/- 150 °/m a min. -20 °C až do 2000 Torzní cykly Teplota, pevné uložení -40 °C do 80 °C Teplota, príležitostne pohyblivé použití -5 °C do 70 °C Odolnost proti plameni Ano Odolnost proti plameni dle IEC 60332-1-2 Odolnost proti UV zárení Ne Chemicky odolný Ano Bez halogenu Ne Odolnost proti olejum Ne Bez PWIS Ano PWIS-free podle VDMA 24364-B2-L Certifikace a normy Oznacení CE Ano Certifikováno EAC Ano Císlo certifikátu EAC ???? N RU ?-DE.??64.?.00130/20 Certifikováno VDE Ne Trída požární ochrany CPR Eca Odolnost proti plameni testována dle UN/ECE-R118 Ne
