Popis k tovaru
Pre prierez pripojovacích vodičov do 25mm2
Vypínacie charakteristiky
(podľa STN EN 60 898 - 1, STN EN 60 947-2)
B - na istenie elektrických obvodov so zariadeniami, ktoré nespôsobujú prúdové nárazy (istenie vedenia)
C - na istenie elektrických obvodov so zariadeniami, ktoré spôsobujú prúdové nárazy (žiarovkové skupiny, vedenie s motorami)
D - na istenie elektrických obvodov so zariadeniami, ktoré spôsobujú veľké prúdové nárazy (obvody s motorami, transformátormi a indukčnosťami)
M - na istenie motorov podľa menovitých prúdov
Spoľahlivý výrobok made in Slovakia.

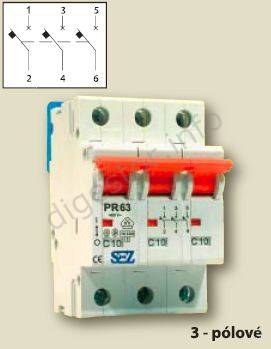

Obrázok je použitý jednotný pre všetky Amperáže. Pre podrobnejšie informácie pozrite prílohu.
Horná vysúvacia západka umožňuje vysunutie ističa z rady prístrojov hore prepojených prepojovacou lištou bez prerušenia susedných prúdových okruhov.
Kombinovaná svorka s nevyberateľnou skrutkou na oboch stranách ističa umožňuje pripojenie prepojovacej lišty a vodiča. Lištu a vodič je možné pripojiť súčasne jednou skrutkou.
Farba ovládacej páčky neomylne určuje menovitý prúd In prístroja (farby ovládacích páčiek sú v súlade s farbami závitových poistkových vložiek).
Ukazovateľ stavu opticky indikuje prevádzkový stav prístroja. Ukazovateľ stavu je priamo spojený s kontaktným systémom prístroja a nie je závislý na polohe ovládacej páčky (prístroj vypína a indikuje prevádzkový stav i pri zablokovaní ovládacej páčky). Vyhovuje teda podmienke pre bezpečné odpojenie.
Farba ukazovateľa - Stav prístroja: červená - zapnutý, zelená - vypnutý.
Dolná vysúvacia západka umožňuje upevnenie na lištu DIN EN 50022 šírky 35 mm. V zafixovanej vysunutej polohe uľahčuje posun na prístrojovej lište do strán.
Výber, inštaláciu a pripojenie môže vykonávať iba kvalifikovaný elektrikár.
